Силовой корпус для поверхностного монтажа

Металлокерамический корпус МК КТ-118-1

(Тип КТ)

Конструктивное исполнение: металлокерамический корпус

Состав корпуса: плата, ободок, пластина (радиатор), вывод (цельнометаллический, 4 шт.), крышка


Технические характеристики

Количество выводов

4

Количество контактных площадок

4

Габаритные размеры тела корпуса, не более, мм

9,4х17,3х3,8

Размер монтажной площадки корпуса, не менее, мм

4,8х3,5

Глубина монтажного колодца, мм

2,35

Масса основания корпуса, не более, г

1,37

Способ герметизации

ШРС

Расположение выводов

В теле корпуса

Покрытие металлизированных поверхностей

и металлических частей основания

Н.2Зл.2

Максимальное значение повышенной рабочей температуры

среды при эксплуатации, С*

125

Минимальное значение пониженной температуры среды

при эксплуатации, транспортировании и хранении, С*

-60

Значения электрических параметров

Сопротивление изоляции между изолированными токопроводящими элементами корпуса

в нормальных климатических условиях (при постоянном напряжении 100 В), не мене, Ом*

109

Изоляция между изолированными токопроводящими элементами корпуса

должна выдерживать (в нормальных климатических условиях без пробоя и поверхностного перекрытия)

испытательное напряжение, не менее, В*

200

Сопротивление токоведущих дорожек и выводов основания корпуса, не более, Ом*

0,002

Емкость проводников корпуса (между МП и каждым выводом), не более, пФ

2

Емкость связи корпуса (между соседними выводами), не более, пФ

1

Максимальное значение тока, пропускаемого через токопроводящие элементы, А*

15

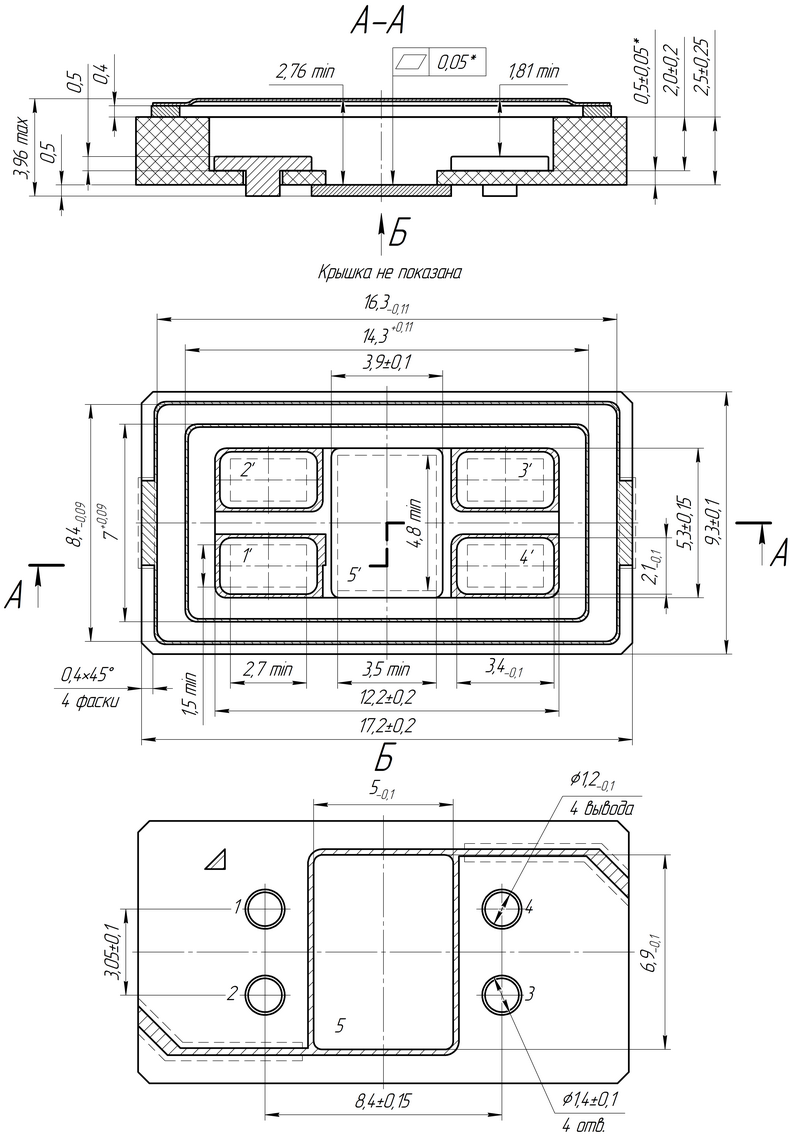

    Габаритный чертеж
