Безвыводной металлокерамический корпус QLCC 40/40-2

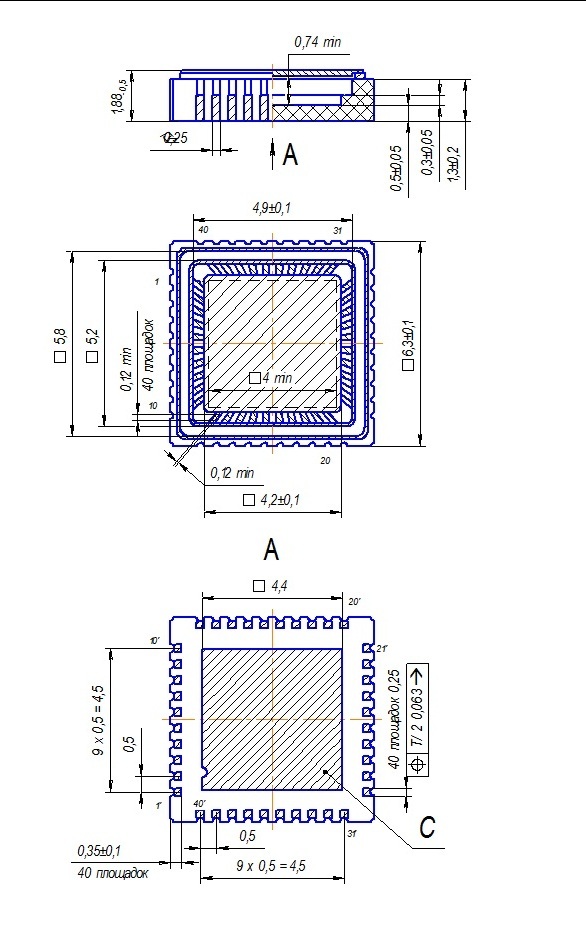

Металлокерамический корпус QLCC 40/40-2

(Тип QLCC)

Конструктивное исполнение: металлокерамический корпус QLCC 40/40-2 безвыводной.

Состав корпуса: корпус состоит из основания и крышки. Покрытие крышки Хим.Н3. Все открытые металлизированные поверхности и металлические части основания корпуса имеют золотое покрытие.

Технические характеристики

Количество выводных площадок

40

Количество контактных площадок

40

Шаг выводных площадок, мм

0,5

Габаритные размеры тела корпуса, не более, мм

6,4*6,4*1,88

Размер монтажной площадки корпуса, не менее, мм

4*4

Глубина монтажного колодца, мм

0,74 min

Масса основания корпуса, не более, г

0,15

Масса крышки, не более, г

0,05

Способ герметизации

контактная шовная сварка

Конструктивные особенности

МП металлизирована,

дно металлизировано (С).



Ободок (крышка),

МП соединены с площадкой С.

Расположение выводов

По 4-м сторонам

Покрытие металлизированных поверхностей и металлических

частей основания

Н2.Зл1

Максимальное значение повышенной рабочей температуры среды

 при эксплуатации, С

+155

Минимальное значение пониженной температуры среды при

эксплуатации, транспортировании и хранении, С

минус 60

Значение атмосферного пониженного давления при

эксплуатации, Па (мм рт.ст.)

1,3х10-4

(1х10-6)

Значение повышенного давления при эксплуатации, Па (мм рт.ст.)

5,1х105 (3800)




































Значения электрических параметров


Сопротивление изоляции между изолированными

 токопроводящими элементами корпуса  нормальных

 климатических условиях (при постоянном напряжении 100 В),

не мене, Ом

  108

Сопротивление токоведущих дорожек и выводов основания корпуса, не более, Ом

 0,15
