Количество выводов

12

Количество контактных площадок

12

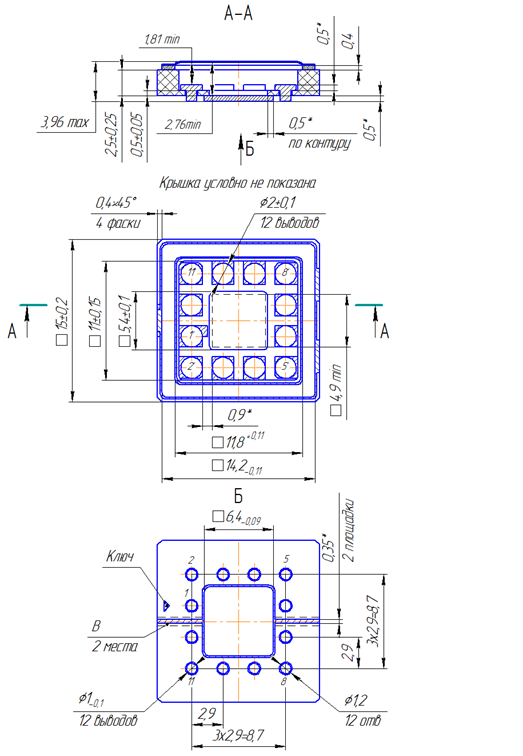

Габаритные размеры тела корпуса, не более, мм

15,2х15,2х3,96

Размер монтажной площадки корпуса, не менее, мм

4,9х4,9

Глубина монтажного колодца, мм

2,76

Масса основания корпуса, не более, г

1,9

Способ герметизации

ШРС

Расположение выводов

В теле корпуса

Покрытие металлизированных поверхностей и металлических частей основания

Н.2Зл.2

Максимальное значение повышенной рабочей температуры среды при эксплуатации, С*

125

Минимальное значение пониженной температуры среды при эксплуатации, транспортировании и хранении, С*

-60

Сопротивление изоляции между изолированными токопроводящими элементами корпуса в нормальных

климатических условиях (при постоянном напряжении 100 В), не мене, Ом*

10⁹

Изоляция между изолированными токопроводящими элементами корпуса должна выдерживать

(в нормальных климатических условиях без пробоя и поверхностного перекрытия) испытательное напряжение,

 не менее, В*

200

Сопротивление токоведущих дорожек и выводов основания корпуса, не более, Ом*

0,002

Емкость проводников корпуса (между МП и каждым выводом), не более, пФ

2

Емкость связи корпуса (между соседними выводами), не более, пФ

1

Максимальное значение тока, пропускаемого через токопроводящие элементы, А*

15
