Перспективные разработки АО "ЗПП"

Конструктивное исполнение: металлокерамический корпус DLCC 9/4-1, безвыводной.

Состав корпуса: корпус состоит из основания и крышки. Покрытие крышки Хим.Н3. Все открытые металлизированные поверхности и металлические части основания корпуса имеют золотое покрытие.

Технические характеристики

Количество выводных площадок

4

Количество контактных площадок

9

Шаг выводных площадок, мм

5,08

Габаритные размеры тела корпуса, не более, мм

7,20х5,20х1,75

Размер монтажной площадки корпуса, не менее, мм

1,70х1,35

Глубина монтажного колодца, мм

0,30±0,05

Масса основания корпуса, не более, г

0,146

Масса крышки, не более, г

0,024

Масса корпуса, не более, г

0,17

Способ герметизации

Шовная контактная сварка

Конструктивные особенности

МП металлизирована.

Ободок (крышка),

МП соединены с контактной площадкой F

и выводной площадкой 2

Расположение выводных площадок

По 2-м сторонам

Покрытие металлизированных поверхностей

и металлических частей основания

Н2.Зл.1

Максимальное значение повышенной

рабочей температуры среды при эксплуатации, С

+155

Минимальное значение пониженной температуры среды

 при эксплуатации, транспортировании и хранении, С

Минус 60

Значение атмосферного пониженного давления

при эксплуатации, Па (мм рт.ст.)

1,3х10-4
(1х10-6)

Значение повышенного давления

при эксплуатации, Па (мм рт.ст.)

5,1х105 (3800)

Значения электрических параметров

Сопротивление изоляции между изолированными

токопроводящими элементами корпуса в нормальных

климатических условиях (при постоянном напряжении 100 В),

не менее, Ом

1·109

Сопротивление токоведущих дорожек и выводов основания корпуса,

не более, Ом

0,12

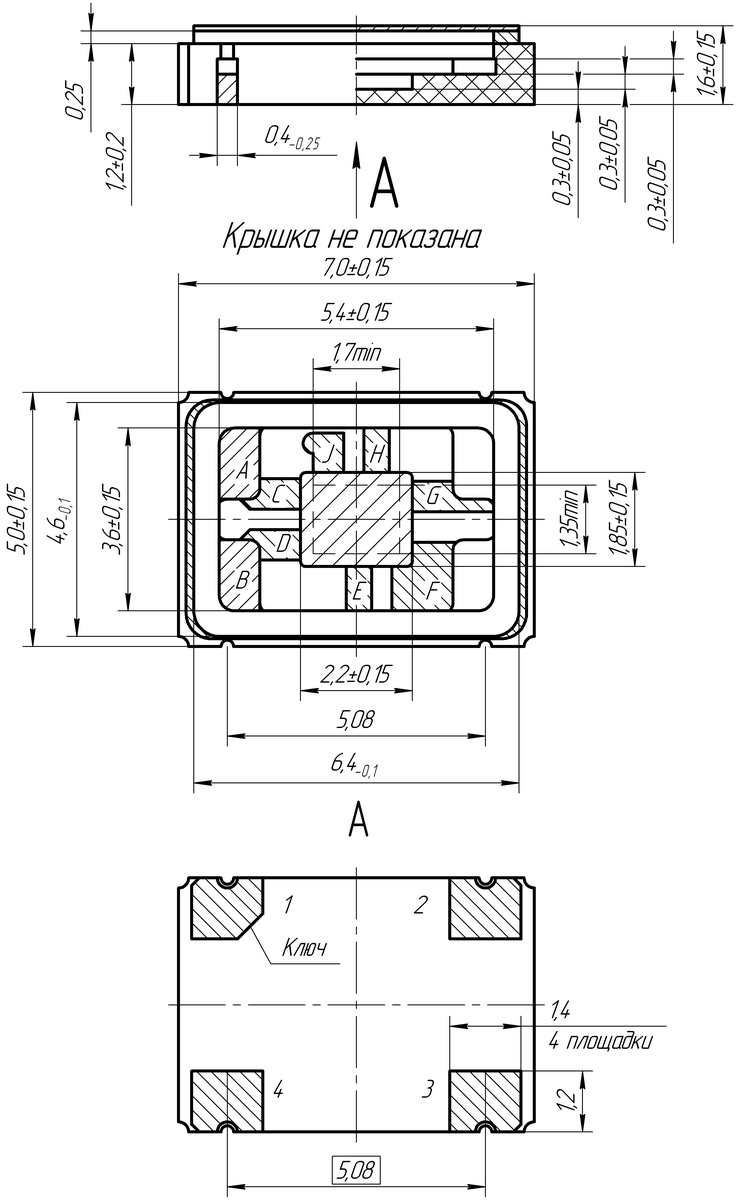

  Габаритный чертеж
